閘閥和截止閥有什么區別?

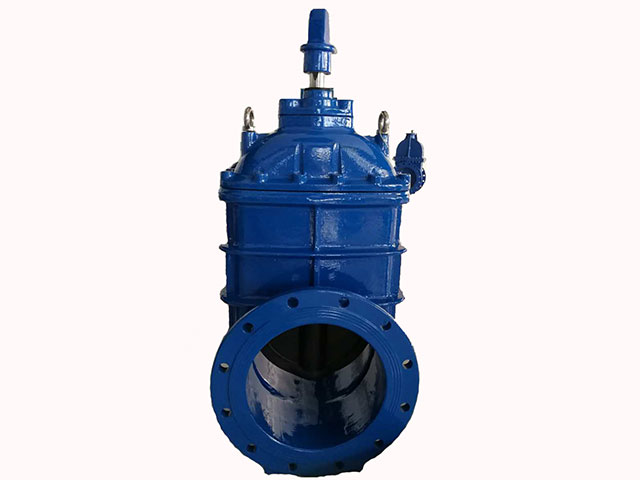

　　閘閥用作截止介質，全開時整個流通直通，此時介質運行壓力損失小。閘閥通常適用于保持閘板全開或全閉的工況，無需頻繁啟閉。不適用于調節或節流。對于高速流動的介質，閘板在局部開啟時會引起閘門振動，振動可能會損壞閘板和閥座的密封面。

　　截止閥的原理是利用閥桿扭矩對密封面施加向下壓力，使閥瓣密封面與閥座密封面緊密貼合，防止介質流入或用于調節介質流量。

　　閘閥與截止閥的區別如下：

　　一.結構

　　在安裝空間有限的情況下，應注意選擇。閘閥可以依靠介質壓力與密封面緊密關閉，達到不泄漏的效果。當閥芯和閥座密封面始終接觸并相互摩擦?xí)r，密封面容易磨損。當閘閥接近關閉時，管道前后壓差很大，使密封面磨損更嚴重。

　　閘閥的結構將比截止閥更復雜。從外觀上看，在同一直徑下，閘閥高于截止閥，截止閥長于閘閥。此外，閘閥還有明桿和暗桿。沒有截止閥。

　　二.工作原理

　　當截止閥打開和關閉時，它是上升閥桿式的，也就是說，當手輪轉動時，手輪會跟隨閥桿進行旋轉和升降運動。閘閥是轉動手輪，使閥桿升降，手輪本身的位置不變。流量不同，閘閥需要完全打開或關閉，而截止閥不需要。截止閥規定進出口方向;閘閥沒有進出口方向要求。

　　此外，閘閥只有兩種狀態：全開或全關。閘板啟閉行程大，啟閉時間長。截止閥的閥板運動行程要小得多，截止閥的閥板可以停在運動中的某個地方進行流量調節。閘閥只能切斷，沒有其他功能。

　　三.性能區別

　　截止閥不僅可以用于截止，還可以用于流量調節。截止閥的流體阻力比較大，啟閉時比較費力，但由于閥板與密封面的距離較短，啟閉行程較短。

　　由于閘閥只能完全打開和關閉，閥體通道中介質的流動阻力幾乎為0，因此閘閥的啟閉將非常省力，但閘板遠離密封面，啟閉時間長。

　　四.安裝和流向

　　閘閥流向兩個方向效果相同，安裝無進出口方向要求，介質可雙向流通。截止閥需要嚴格按照閥體箭頭標志的方向安裝。截止閥進出口方向有明確規定，我國閥門"三化給"截止閥的流向應自上而下。

　　截止閥是低進高出從外觀上看，有明顯的管道不在水平線上。閘閥流道在水平線上。閘閥的行程大于截止閥。

　　從流阻的角度看，全開時閘閥流阻小，截止閥流阻大。普通閘閥的流阻系數約為0.08~0.12.開關力小，介質可以兩個方向流動。普通截止閥的流動阻力是閘閥的3-5倍。密封前需要強制關閉。截止閥的閥芯在完全關閉時接觸密封面，因此空封面磨損很小。由于流動主力大，需要增加執行器的截止閥應注意轉移系統的調整。

　　安裝截止閥有兩種方式。一是介質可以從閥芯下方進入。優點是閥門關閉時，盤根不受壓力，可以延長盤根的使用壽命，在閥門前管道承壓時可以更換盤根;缺點是閥門驅動扭矩大。閥桿軸向力大，閥桿容易彎曲。因此，這種方法一般只適用于小直徑截止閥(DN50以下)，DN200以上的截止閥采用介質從上方流入的方式(電動截止閥一般采用介質從上方進入的方式)介質從上方進入的缺點與下方進入的缺點正好相反。

　　五.空封

　　截止閥的密封面是閥芯的梯形側面(具體取決于閥芯的形狀)。一旦閥芯脫落，相當于閥門關閉(如果壓差大，當然不嚴格，但止逆效果好)。閘閥由閥芯閘板側面密封，密封效果不如截止閥好，閥芯脫落不等于截止閥關閉。
